Afvoerpannen voor airconditioners: complete HVAC-kopersgids

Wat een Airconditioner-afvoerbak Eigenlijk wel

Een afvoerbak van de airconditioner Verzamelt het condenswater dat zich tijdens de koelcyclus op de verdamperspiraal vormt en leidt dit naar een afvoerleiding, waardoor vocht uit de buurt van kanalen, isolatie en omringend constructiemateriaal wordt gehouden. Zonder een goed passende pan zou het condensaat eenvoudigweg van de spoel aflopen en in de kast van de luchtbehandelingskast terechtkomen of in de ruimte onder de unit druppelen.

De meeste residentiële en lichte commerciële systemen maken gebruik van twee samenwerkende pannen: een primaire pan die direct onder de verdamperspiraal is gemonteerd, en een secundaire pan die onder de gehele luchtbehandelingsunit is geïnstalleerd als reserveopvangbassin. Deze dubbele indeling is standaard bij installaties op zolder en in kasten, omdat het een tweede verdedigingslinie biedt als de primaire afvoerleiding beperkt raakt.

Of het onderdeel wordt beschreven als een HVAC-afvoerbak , een condensaatbak, of een afvoerbak voor airconditioning blijft de functie hetzelfde voor alle merken en systeemgroottes: beheer condensaat zodat het het systeem op een gecontroleerde en niet op een ongecontroleerde manier verlaat.

Hoe een AC-afvoerbak in het systeem werkt

Terwijl warme binnenlucht door de koude verdamperspiraal stroomt, condenseert het vocht in de lucht op het spiraaloppervlak, vergelijkbaar met water dat zich vormt op koud glas. Dat water druppelt naar beneden en belandt in de pan die direct onder de spoel is geplaatst. De pan is vervaardigd met een lichte helling naar een hoek of rand, waar een afvoeruitlaat wordt aangesloten op een PVC- of koperen afvoerleiding die het water wegvoert van de unit, meestal naar een vloerafvoer, condensaatpomp of extern afvoerpunt.

Primaire versus secundaire afvoerbakrollen

De primaire pan bevindt zich het dichtst bij de batterij en verwerkt condensaat onder normale bedrijfsomstandigheden. De secundaire pan, ook wel een nood- of hulppan genoemd, wordt onder de volledige voetafdruk van de luchtbehandelingsunit geplaatst en verzamelt alleen water als de primaire pan overstroomt of de hoofdafvoerleiding verstopt raakt. Veel secundaire pannen zijn voorzien van een vlotterschakelaar die het systeem automatisch uitschakelt wanneer er water wordt gedetecteerd, waardoor wordt beperkt hoeveel water zich kan ophopen voordat iemand het probleem opmerkt.

Waarom helling en uitlaatpositie belangrijk zijn

Een pan met onvoldoende helling zorgt ervoor dat het water blijft zitten in plaats van wegloopt, waardoor de kans op stilstaand water, ophoping van sediment en microbiële groei in de loop van de tijd groter wordt. Dit is een van de redenen waarom fabrikanten veel aandacht besteden aan de plaatsing van de uitlaat en de geometrie van de pan, in plaats van de pan als een eenvoudige platte bak te behandelen.

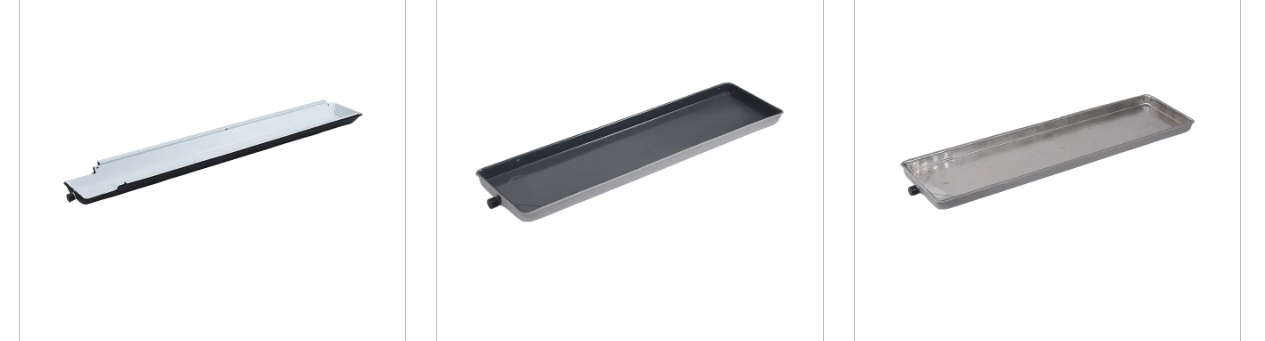

Materiaalopties afvoerbak: roestvrij staal, gegalvaniseerd staal en aluminium

De materiaalkeuze heeft invloed op hoe een pan bestand is tegen blootstelling aan vocht na jarenlang continu gebruik. De drie materialen die het meest worden gespecificeerd voor HVAC-condensaatpannen zijn roestvrij staal, gegalvaniseerd staal en aluminium, elk met een andere balans tussen corrosieweerstand, gewicht en structurele stijfheid.

Algemene vergelijking van de corrosieweerstand tussen gangbare condensaatpanmaterialen, relatieve schaal.

Roestvrijstalen HVAC-afvoerbak

A roestvrijstalen HVAC-opvangbak wordt over het algemeen gekozen voor omgevingen met een hogere luchtvochtigheid of blootstelling aan kustlucht, omdat de legering gedurende lange gebruiksperioden goed bestand is tegen oppervlakteroest. Roestvrijstalen pannen zijn ook gemakkelijker schoon te houden omdat het gladde oppervlak bestand is tegen de vorming van minerale kalkaanslag in vergelijking met gecoat staal.

Afvoerbak van gegalvaniseerd staal

A afvoerbak van gegalvaniseerd staal maakt gebruik van een zinklaag over een stalen basis, die een kosteneffectieve middenweg biedt tussen ruw staal en roestvrij staal. Gegalvaniseerde pannen worden veel gebruikt in standaard wooninstallaties waar extreme vochtigheid of blootstelling aan zout geen primaire zorg is.

Aluminium AC-afvoerbak

Een aluminium AC-opvangbak biedt een lichtere optie die nog steeds effectief bestand is tegen corrosie, wat de hantering tijdens installatie in krappe zolder- of plafondruimtes kan vereenvoudigen. Aluminium vormt een natuurlijke oxidelaag die het oppervlak helpt beschermen tegen verdere corrosie zodra het is geïnstalleerd.

Algemene materiaalvergelijking voor metalen HVAC-afvoerbakconstructies
Materiaal	Relatief gewicht	Typisch gebruiksscenario
Roestvrij staal	Matig	Hoog humidity or coastal climates
Gegalvaniseerd staal	Matig	Standaard residentiële systemen
Aluminium	Licht	Installaties op zolder of krappe ruimte

Vergelijking van roestvrijstalen en gegalvaniseerde stalen opvangbakken

Omdat deze twee materialen het vaakst worden gespecificeerd in HVAC-condensaatpanprojecten, helpt een zij-aan-zij vergelijking van verschillende praktische criteria om duidelijk te maken waar elke optie het beste presteert.

Redactionele vergelijking, het blauwe gebied vertegenwoordigt roestvrij staal, het oranje gebied vertegenwoordigt gegalvaniseerd staal, tienpuntsschaal.

Roestvast staal scoort doorgaans hoger op het gebied van corrosiebestendigheid en duurzaamheid op lange termijn, terwijl gegalvaniseerd staal een praktische keuze blijft voor standaardinstallaties waar budgetefficiëntie en eenvoudige beschikbaarheid belangrijker zijn dan maximale corrosieweerstand.

Veelvoorkomende oorzaken van overstroming van de AC-afvoerbak

Een pan die steeds vol raakt of overstroomt, is meestal een symptoom van een verstopping of luchtstroomprobleem elders in het systeem en niet van een defect in de pan zelf. Als u de meest voorkomende oorzaken begrijpt, kunnen huiseigenaren en technici het probleem sneller diagnosticeren.

Illustratieve frequentierangschikking van gemelde oorzaken van overstroming van de afvoerbak, tienpuntsschaal.

Algen, stof of vuil belemmeren de condensaatafvoerleiding
Bevroren of bevroren verdamperspiraal smelt sneller dan de pan kan leeglopen
Een pan geïnstalleerd zonder voldoende helling richting de uitlaat
Fysieke scheuren of corrosiegaten in een verouderende pan
Een defecte condensaatpomp op systemen die hiervan afhankelijk zijn

Waar de opvangbak in de AC-unit zit

Plaatsing is afhankelijk van de systeemconfiguratie. Bij split-systemen bevindt de primaire pan zich onder de binnenverdamperspiraal in de kast van de luchtbehandelingskast, meestal in een kast, kelder of zolder. Wanneer de unit boven een woonruimte wordt geïnstalleerd, wordt doorgaans een secundaire pan onder de gehele luchtbehandelingsunit geplaatst, omdat bij lekkage op die locatie het risico groter is dat er schade aan het plafond of de muur wordt veroorzaakt.

Vereenvoudigd isometrisch aanzicht van de typische plaatsing van primaire en secundaire opvangbakken in een luchtbehandelingskast.

Bij unit-dakunits wordt de condensaatbak direct onder het batterijgedeelte in de behuizing van de unit ingebouwd, waarbij de afvoerleiding door de dakrand of de kastbasis naar een afvoerpunt aan de buitenkant wordt geleid.

Afmetingen en afmetingen van de afvoerbak

De afmetingen van de pan zijn afgestemd op de voetafdruk van de verdamperspiraal of luchtbehandelingskast, dus de afmetingen worden doorgaans gespecificeerd door de fabrikant van de apparatuur en niet onafhankelijk gekozen. Diepte is net zo belangrijk als lengte en breedte, omdat een ondiepe pan minder reservecapaciteit heeft als de afvoerleiding tijdelijk beperkt wordt.

Algemene maatreferentie voor gewone condensaatpannen in woningen en licht commerciële gebouwen
Pantype	Typische diepte	Gemeenschappelijke instelling
Primaire pan	1 tot 2 inch	Onder verdamperspiraal
Secundaire pan	2 tot 3 inch	Onder volledige luchtbehandelingsunit
Pan op het dak	Varieert per model	Geïntegreerd in de kastbodem

Aangepaste diepte- en voetafdrukopties zijn gebruikelijk bij vervangingsprojecten waarbij de pan met originele uitrusting niet langer beschikbaar is of waar een niet-standaard kastformaat een pasvorm op maat vereist.

Onderhoudsschema voor een HVAC-condensaatbak

Routinematig reinigen verkleint de kans dat sediment en biologische afzetting zich sneller ophopen dan de afvoerleiding dit kan afvoeren. Het onderstaande lijndiagram geeft een algemene relatie weer tussen de tijd sinds de laatste reiniging en de waarschijnlijkheid van beperkte drainage, gebruikt als planningsreferentie voor onderhoudsplanning.

Algemene planningsreferentie voor de trend van het overstroomrisico in verhouding tot de maanden sinds de laatste schoonmaak.

Hoe een AC-afvoerbak schoon te maken

Schakel de stroom naar de luchtbehandelingsunit uit voordat u het pangebied betreedt.
Verwijder stilstaand water en zichtbaar vuil van het panoppervlak.
Spoel de afvoerleiding door met een mengsel dat wordt aanbevolen voor condensaatleidingen om afzettingen te verwijderen.
Inspecteer de pan op scheuren, roestvlekken of slijtage van de coating.
Controleer of de vlotterschakelaar, indien aanwezig, vrij beweegt en correct wordt gereset.
Herstel de stroom en controleer of het condensaat zoals verwacht naar de uitlaat stroomt.

Inkoop en Fabrikant van HVAC-opvangbakken

De componenten van de condensor en de afvoerbak werken samen als onderdeel van de koelcyclus, waarbij de condensor de warmte-uitwisseling tussen koelmiddel en buitenlucht afhandelt, en de afvoerbak het condensaat beheert dat voortkomt uit het koelproces. Kopers die op grote schaal componenten inkopen, zoeken doorgaans naar een leverancier die zowel consistente stempel- of laskwaliteit als flexibiliteit bij niet-standaard afmetingen kan ondersteunen.

Cixi Chenfeng Electric Co., Ltd. richt zich op accessoires voor centrale airconditioning, waaronder condensorcomponenten gebouwd met koperen buis en aluminium lamellen of een geheel aluminium constructie die compatibel is met gangbare koelmiddelen zoals R410A en R32, naast componenten van de afvoerbak die zijn geproduceerd door middel van stempelen of lassen uit één stuk met behulp van gegalvaniseerd staal en roestvrij staal. Afvoerpannen kunnen anti-schimmelcoatings of een hellend afvoerkanaal bevatten om waterstagnatie te helpen verminderen, en niet-standaard afmetingen worden ondersteund voor dakunits, kastunits en andere installatieformaten waarbij de positie van de afvoeruitlaat en de helling moeten worden aangepast.

Wat te vragen aan een fabriek voor afvoerpannen van airconditioners

Kan de voetafdruk en diepte van de pan worden aangepast voor een specifieke kast- of stoeprandgrootte?
Welke coating- of afwerkingsopties zijn beschikbaar voor vochtige omgevingen of kustomgevingen?
Is de positie van de afvoeruitlaat verstelbaar, zodat deze past bij de bestaande afvoerleiding
Kan de productie zowel roestvrijstalen als gegalvaniseerde opties van dezelfde leverancier ondersteunen?

Veelgestelde vragen

Wat is een opvangbak voor een airconditioner?

Het is een ondiepe metalen bak die onder de verdamperspiraal of luchtbehandelingsunit is geplaatst en die condenswater opvangt en naar een afvoerleiding leidt, waardoor vocht uit de buurt van de omringende structuur wordt gehouden.

Wat doet een HVAC-afvoerbak?

Het vangt het water op dat wordt geproduceerd terwijl de verdamperspiraal de binnenlucht afkoelt, en voert dat condensaat naar een afvoeruitlaat, zodat het zich niet ophoopt in de kast of in de ruimte eronder druppelt.

Wat is een condensopvangbak

Een condensaatopvangbak is een andere veel voorkomende naam voor hetzelfde onderdeel, die specifiek verwijst naar de rol ervan bij het beheer van het water dat tijdens bedrijf condenseert op de koelspiraal.

Waar bevindt zich de afvoerbak van een airconditioner?

Bij split-systemen bevindt hij zich onder de binnenverdamperspiraal in de kast van de luchtbehandelingskast, terwijl hij bij dakunits in de kastbasis onder het spiraalgedeelte is ingebouwd.

Hoe werkt een AC-afvoerbak?

Het condensaat druppelt van de spiraal in de pan, die schuin afloopt naar een uitlaat die is aangesloten op een afvoerleiding, waardoor water het systeem op een gecontroleerde manier kan verlaten in plaats van zich op te hopen.

Wat is het verschil tussen een opvangbak en een condensbak

Deze termen beschrijven hetzelfde onderdeel, waarbij de afvoerbak en de condensaatbak door elkaar worden gebruikt in de residentiële en commerciële HVAC-documentatie.

Waarom zit mijn AC-afvoerbak vol met water?

Een volle pan wijst meestal op een verstopte afvoerleiding, een verstopte sifon of een probleem met de pomp waardoor het water niet zo snel de pan verlaat als het zich ophoopt.

Waarom loopt mijn HVAC-afvoerbak over?

Overstroming wordt gewoonlijk in verband gebracht met een geblokkeerde condensaatleiding, onvoldoende panhelling of een bevroren spoel die sneller smelt dan de pan en de leiding het resulterende water aankunnen.

Waarom lekt de afvoerbak van mijn airconditioner?

Lekken zijn vaak terug te voeren op een gebarsten of gecorrodeerde pan, een losse afvoerleidingverbinding of een naad die kapot is gegaan na langdurige blootstelling aan stilstaand water.

Waarom blijft mijn AC-afvoerbak vollopen?

Terugkerende opeenhoping duidt doorgaans op een afvoerleiding die regelmatig moet worden doorgespoeld, algen of vuil dat zich sneller ophoopt dan routinematige onderhoudsbeurten, of een panhelling die het water niet langer efficiënt leidt.
