Volledige koopgids voor HVAC-afvoerpannen

Het recht HVAC-afvoerbak komt neer op drie beslissingen: het materiaal dat past bij de vochtigheid en de blootstelling waarmee de unit te maken krijgt, een diepte en helling die overeenkomt met het condensaatvolume dat het systeem feitelijk produceert, en of de installatie naast de primaire pan een secundaire pan nodig heeft. Zorg ervoor dat deze drie details goed zijn en een Airconditioner-afvoerbak zal jarenlang stilletjes zijn werk doen, krijgt er één fout en het eerste teken van problemen is meestal een nat plafond of een gecorrodeerde panbodem die niemen opmerkte totdat het kapot ging.

In deze gids wordt uitgelegd hoe een condensafvoerbak eigenlijk werkt, hoe pannen van gegalvaniseerd staal, roestvrij staal en polymeer zich verhouden, hoe u een pan op de juiste maat kunt nemen en schuin kunt zetten, en wat er vaak misgaat als een pan tijdens routineonderhoud over het hoofd wordt gezien. Of u nu pannen specificeert voor nieuwe installaties of een defecte installatie vervangt, het doel is hetzelfde: de pan afstemmen op het systeem en de omgeving waarin deze zich bevindt.

Wat doet een HVAC-afvoerbak?

Condensaat verzamelen en afvoeren

Terwijl warme binnenlucht over een koude verdamperspiraal stroomt, condenseert vocht uit de lucht en druppelt naar beneden. Een HVAC-installatie met afvoerbak bevindt zich direct onder die spoel, vangt elke druppel op en leidt deze naar een afvoerleiding in plaats van deze op de vloer, in kanaalwerk of in een plafondholte te laten verzamelen. Op een vochtige dag kan een middelgroot woonsysteem enkele liters condensaat produceren, dus de pan doet echt, continu werk in plaats van daar als een formaliteit te blijven staan.

Primaire pannen versus secundaire pannen

De meeste binnenunits hebben een primaire pan die rechtstreeks in de behuizing van de unit is ingebouwd. Wanneer dezelfde unit op een zolder, een zolder of een andere ruimte boven een afgewerkt plafond wordt gemonteerd, wordt een secundaire pan, ook wel een hulp- of overlooppan genoemd, als back-up onder de hele unit geplaatst. Als de primaire pan of de afvoerleiding ervan ooit verstopt raakt, vangt de secundaire pan de overloop op en activeert een veiligheidsschakelaar of wordt apart afgevoerd, waardoor er tijd ontstaat voordat het water het plafond eronder bereikt.

Waar afvoerpannen van airconditioners worden gebruikt

De vereisten voor een condensaatafvoerbak veranderen afhankelijk van waar de unit zich bevindt en hoeveel risico een lek met zich meebrengt. In de onderstaande tabel wordt uiteengezet hoe het gebruik van pan doorgaans verandert bij veelvoorkomende installatietypes.

Algemene afmetingen en hellingsrichtlijnen voor veel voorkomende HVAC-afvoerbaktoepassingen
Systeemtype	Typische pandiepte	Aanbevolen helling	Gemeenschappelijk materiaal
Residentiële split-systeem binnenspoel	1,5 tot 2 inchch	Lichte helling richting afvoeruitlaat	Gegalvaniseerd staal of polymeer
Op zolder of zolder gemonteerde luchtbehandelingsunit	2,5 tot 3 inchch	Helling plus een speciale overloopuitlaat	Gegalvaniseerd staal of roestvrij staal
Lichte commerciële pakketeenheid	3 tot 4 inchch	Doorlopende helling over de volledige panlengte	Roestvrij staal
Basispan condensatie-unit op het dak	4 in en hoger	Helling richting meerdere afvoerpunten	Gegalvaniseerd staal met corrosiecoating

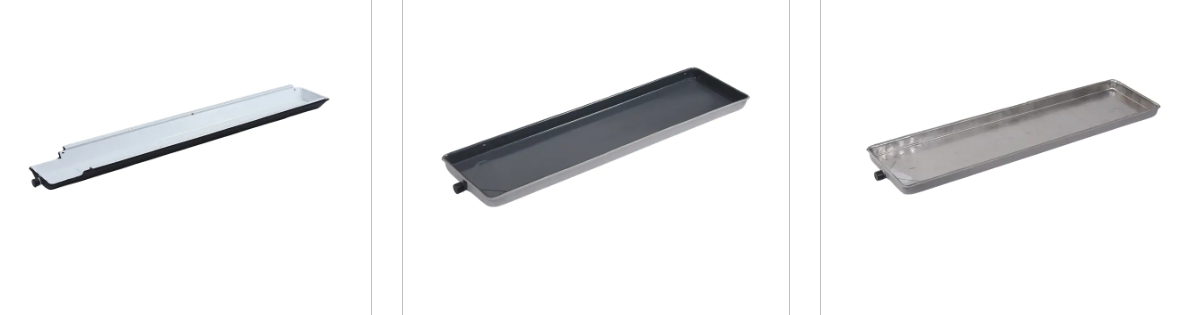

Materialen vergeleken: opvangbakken van gegalvaniseerd staal, roestvrij staal en polymeer

De materiaalkeuze is de grootste factor die een metalen opvangbak onderscheidt die jarenlang meegaat, en een opvangbak die vroegtijdig vervangen moet worden. Gegalvaniseerde afvoerbakopties bieden een solide balans tussen duurzaamheid en fabricagegemak, waardoor ze een veel voorkomende standaard zijn voor standaard huishoudelijk en licht commercieel werk. Een roestvrijstalen afvoerbak ruilt enige fabricageflexibiliteit in voor de beste corrosieweerstand en de langste levensduur. Daarom komt hij vaker voor in commerciële systemen en kust- of omgevingen met een hoge luchtvochtigheid. Polymeer- of plastic pannen leunen volledig de andere kant op, waarbij het lichte gewicht en de vormflexibiliteit prioriteit krijgen boven structurele duurzaamheid op de lange termijn.

Het onderstaande radardiagram vergelijkt alle drie de materialen op basis van vijf praktische factoren die er het meest toe doen bij het kiezen tussen deze materialen.

Roestvrijstalen opvangbak Gegalvaniseerde afvoerbak Polymeer opvangbak

Kies de juiste pandiepte voor uw installatie

Een te kleine opvangbak voor de airconditioner is een van de meest voorkomende oorzaken van overstroming, eenvoudigweg omdat deze tijdens een piekvochtigheid niet voldoende condensaat kan vasthouden voordat het water de rand bereikt. De dieptevereisten variëren afhankelijk van het type installatie, van ondiepe pannen ingebouwd in raam- en verpakte eindunits tot diepere basispannen die worden gebruikt op dakapparatuur. De onderstaande grafiek vergelijkt de typische pandiepte in vier veelvoorkomende toepassingscategorieën.

Typische pandiepte per toepassing (inch)

Afbeelding: algemene dieptereferentie per toepassing, de werkelijke pandiepte moet overeenkomen met de specificaties van de fabrikant voor de exacte geïnstalleerde unit.

Hoe het condensaatvolume verandert met de luchtvochtigheid en het seizoen

De condensaatproductie is niet het hele jaar door stabiel; deze stijgt en daalt afhankelijk van de luchtvochtigheid buiten en hoe hard het systeem draait. Dit is de reden waarom een HVAC-afvoerbak die in de lente perfect geschikt lijkt, plotseling tekenen van overbelasting kan vertonen tijdens het meest vochtige deel van de zomer. Het onderstaande lijndiagram illustreert een algemeen seizoenspatroon in het relatieve condensaatvolume, wat een nuttige context is bij het beslissen hoeveel marge er in de pancapaciteit moet worden ingebouwd.

Illustratief seizoenspatroon van condensaatvolume

Figuur: algemeen illustratief seizoenspatroon, het feitelijke condensaatvolume is afhankelijk van het plaatselijke klimaat en de looptijd van het systeem.

Veelvoorkomende problemen: overloop, roest en verstopte afvoeren

Waarom is mijn AC-afvoerbak vol met water, is een van de meest voorkomende vragen die huiseigenaren stellen, en het antwoord is bijna altijd een verstopping in plaats van een defect aan de pan zelf. Stof, algen en vuil hopen zich na verloop van tijd op in de afvoerleiding, waardoor de condensaatstroom wordt vertraagd of gestopt totdat deze in de pan terechtkomt en uiteindelijk overstroomt. Een gebarsten pan, corrosie aan de naden of een defecte vlotterschakelaar zijn de andere veelvoorkomende boosdoeners, hoewel deze zich doorgaans geleidelijker ontwikkelen. In het onderstaande kolomdiagram ziet u een algemeen overzicht van hoe vaak elke oorzaak voorkomt tijdens servicebezoeken.

Relatieve frequentie van veelvoorkomende problemen met de afvoerbak (illustratieve index)

Figuur: illustratieve vergelijking van hoe vaak elk probleem voorkomt tijdens routinematige servicebezoeken.

Onderhouds- en schoonmaakschema

Hoe vaak moet een AC-afvoerbak worden gereinigd

De meeste residentiële systemen hebben baat bij een inspectie van de pan en de afvoerleidingen, minstens één keer per koelseizoen, idealiter vlak voordat het weer warmer wordt. Huizen in vochtige klimaten of met veel omringende vegetatie hebben mogelijk twee keer per jaar een controle nodig, omdat algen en vuil zich onder die omstandigheden sneller ophopen.

Schakel het systeem uit voordat u de pan en de afvoerleiding inspecteert of reinigt.
Verwijder stilstaand water en controleer op zichtbaar vuil, algengroei of bezinksel in de pan.
Maak de opening van de afvoerleiding vrij van opeenhopingen, zodat condensaat vrij naar het uitlaatpunt kan stromen.
Controleer het oppervlak en de naden van de pan op roestvlekken, putjes of haarscheurtjes die na verloop van tijd groter kunnen worden.
Test de vlotterschakelaar, als de pan er een heeft, om er zeker van te zijn dat deze het systeem nog steeds uitschakelt als het water te hoog stijgt.

Een betrouwbare HVAC-afvoerbakfabrikant kiezen

Het werken met een gevestigde fabrikant van HVAC-afvoerpannen is belangrijker dan het lijkt, omdat de kwaliteit van de pan grotendeels wordt bepaald tijdens de fabricage en niet iets is dat na de installatie kan worden gerepareerd. Een uit één stuk gestempelde of volledig gelaste naad vermijdt de zwakke punten waar lekken en roest de neiging hebben het eerst te beginnen. Zoek naar een fabrikant van airconditioners die een consistente wanddikte over de hele pan kan behouden, die zowel gegalvaniseerde als roestvrijstalen opties biedt en niet-standaard afmetingen ondersteunt voor dakunits, kastunits en andere installaties die niet in een standaardsjabloon passen.

Een bekwame leverancier van condensaatopvangbakken moet ook de positie van de afvoeruitlaat, de helling van de pan en de totale capaciteit kunnen aanpassen aan een specifiek systeem, in plaats van elk project in hetzelfde vaste ontwerp te dwingen. Optionele kenmerken zoals schimmelwerende coatings of een hellend afvoerkanaal zijn de moeite waard om direct naar te vragen, omdat ze de opbouw van bacteriën en stilstaand water tussen de schoonmaakbeurten door verminderen.

Over Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. is een professionele onderneming op elektrisch gebied, gericht op de ontwikkeling en productie van accessoires voor centrale airconditioning, waaronder condensorcomponenten en condensaatopvangbakken. Condensorconstructies zijn gebouwd rond zeer efficiënte warmtewisselingsbuizen en lamelontwerpen die compatibel zijn met gangbare koelmiddelen, verkrijgbaar in koperen buizen, aluminium lamellen of volledig aluminium constructies, met modulaire structuren die zich aanpassen aan multi-split systemen en commerciële units.

Aan de kant van de opvangbak is de productie afhankelijk van stempelen of lassen uit één stuk in gegalvaniseerd staal en roestvrij staal, met opties voor schimmelwerende coatings en schuine afvoerkanalen die microbiële groei en stilstaand water helpen voorkomen. Niet-standaard afmetingen worden ondersteund voor rooftop-units, kastunits en andere installatietypes, met verstelbare afvoeruitlaatpositie en helling om aan de exacte configuratie van elke klant te voldoen. Als gevestigd in China HVAC-afvoerbak and Afvoerpannen voor airconditioners fabriek ondersteunt Cixi Chenfeng groothandel ODM- en OEM-aanpassingen ondersteund door gezamenlijke laboratoriumtests voor luchtstroom- en afvoerprestaties.

Veelgestelde vragen

Q1. Wat is een opvangbak voor een airconditioner?

Het is een ondiepe bak die onder de verdamperspiraal of binnenunit wordt geïnstalleerd en waarin condensaat wordt opgevangen en naar een afvoerleiding wordt geleid, zodat er geen water in de omringende ruimte kan druppelen.

Vraag 2. Wat doet een HVAC-afvoerbak?

Het vangt het condensaat op dat ontstaat wanneer warme lucht over de koude spoel stroomt, waardoor het water veilig van de unit wordt weggeleid in plaats van dat het zich in het gebouw kan verzamelen of druppelen.

Q3. Waarom zit mijn AC-afvoerbak vol met water?

Een volle of overlopende pan wordt meestal veroorzaakt door een verstopte afvoerleiding, hoewel een gebarsten pan, roestschade of een defecte vlotterschakelaar er ook voor kunnen zorgen dat er zich water ophoopt.

Q4. Hoe vaak moet een AC-afvoerbak worden schoongemaakt

Een jaarlijkse inspectie vóór het koelseizoen is voor de meeste huizen een redelijke basis, waarbij een tweede controle wordt aanbevolen in vochtige klimaten of gebieden met veel omringende vegetatie.

Vraag 5. Kunt u een AC-afvoerbak vervangen?

Ja, een opvangbak kan op zichzelf worden vervangen zonder de gehele binnenunit te vervangen, zolang de vervangingsbak maar overeenkomt met de diepte, het vloeroppervlak en de positie van de afvoeruitlaat van het origineel.

Vraag 6. Wat is een secundaire opvangbak?

Een secundaire of extra opvangbak bevindt zich onder de gehele binnenunit, meestal op een zolder of zolderinstallatie, en vangt de overstroming op als de primaire opvangbak of afvoerleiding ooit verstopt raakt.

Vraag 7. Welk materiaal is het beste voor een AC-afvoerbak?

Roestvrij staal biedt de sterkste corrosieweerstand en de langste levensduur, gegalvaniseerd staal biedt een duurzame en kostenbewuste middenweg, en polymeerpannen geven prioriteit aan een laag gewicht boven duurzaamheid op de lange termijn.

Vraag 8. Hoe lang gaat een opvangbak mee?

De levensduur varieert per materiaal en omgeving, waarbij goed onderhouden roestvrijstalen en gegalvaniseerde pannen doorgaans vele jaren meegaan, terwijl blootstelling aan stilstaand water en vuil de neiging heeft deze levensduur te verkorten.

Vraag 9. Waarom roest een AC-afvoerbak?

Roest ontstaat wanneer de beschermende coating op een metalen pan verslijt of bekrast raakt, waardoor stilstaand condensaat en vocht bij herhaalde blootstelling het blanke metaal kunnen bereiken.

Q10. Hoe voorkom je dat een AC-afvoerbak overloopt?

Houd de afvoerleiding vrij van vuil, inspecteer de pan regelmatig op scheuren of roest en controleer of de helling van de pan het water naar de uitlaat leidt in plaats van dat het op één plek blijft liggen.
